SLogic16U3：800MHz 邏輯分析儀，規格到 sigrok 全開源鏈路

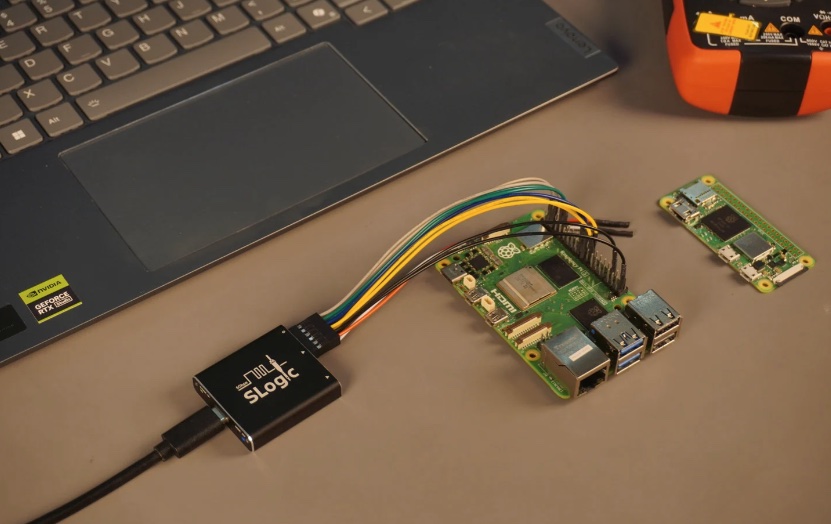

Sipeed SLogic16U3 是一顆 40×40×10mm 的 USB3 邏輯分析儀：800MHz@4ch / 400MHz@8ch / 200MHz@16ch， 0~10V 訊號輸入、0~6V 可配閾值，鋁合金外殼，官方售價 ￥369 起。 它走 sigrok/libsigrok 標準協議——本文前半整理官方規格與硬體介面（含實物圖），後半是 Apple Silicon Mac 上的實測全鏈路：命令列直採波形、解碼 131 種協議。
規格速查（官方）
| 屬性 | SLogic16U3 | 順帶對比 Combo8 | 順帶對比 32U3 |
|---|---|---|---|
| USB | USB3.0（5Gbps） | USB2.0 | USB3.2 Gen2 |
| 最大采樣率 / 通道 | 800M / 16ch | 80M / 8ch | 1500M / 32ch |
| 典型組合（連續流式） | 800M@4CH · 400M@8CH · 200M@16CH | 80M@4CH · 40M@8CH | 1500M@4CH · 800M@8CH · 400M@16CH · 200M@32CH |
| 最大頻寬 | 3.2Gbps | 0.3Gbps | 6.4Gbps |
| 訊號輸入範圍 | 0~10V，可調 0~6V 觸發閾值 | 閾值不可調 | 可調閾值 |
| 尺寸 / 外殼 | 40×40×10mm · 鋁合金 | 20×40×10mm · 塑膠 | 50×50×10mm · 鋁合金 |
| 價格 | ￥369 起 | ￥69 | ~￥999 |
| Sigrok 相容 | ✅ | ✅ | ✅ |
取樣率與通道數是"此消彼長"的：16 通道全開只有 200MHz，想要 800MHz 得砍到 4 通道（後文有實測命令）。
硬體介面與接線

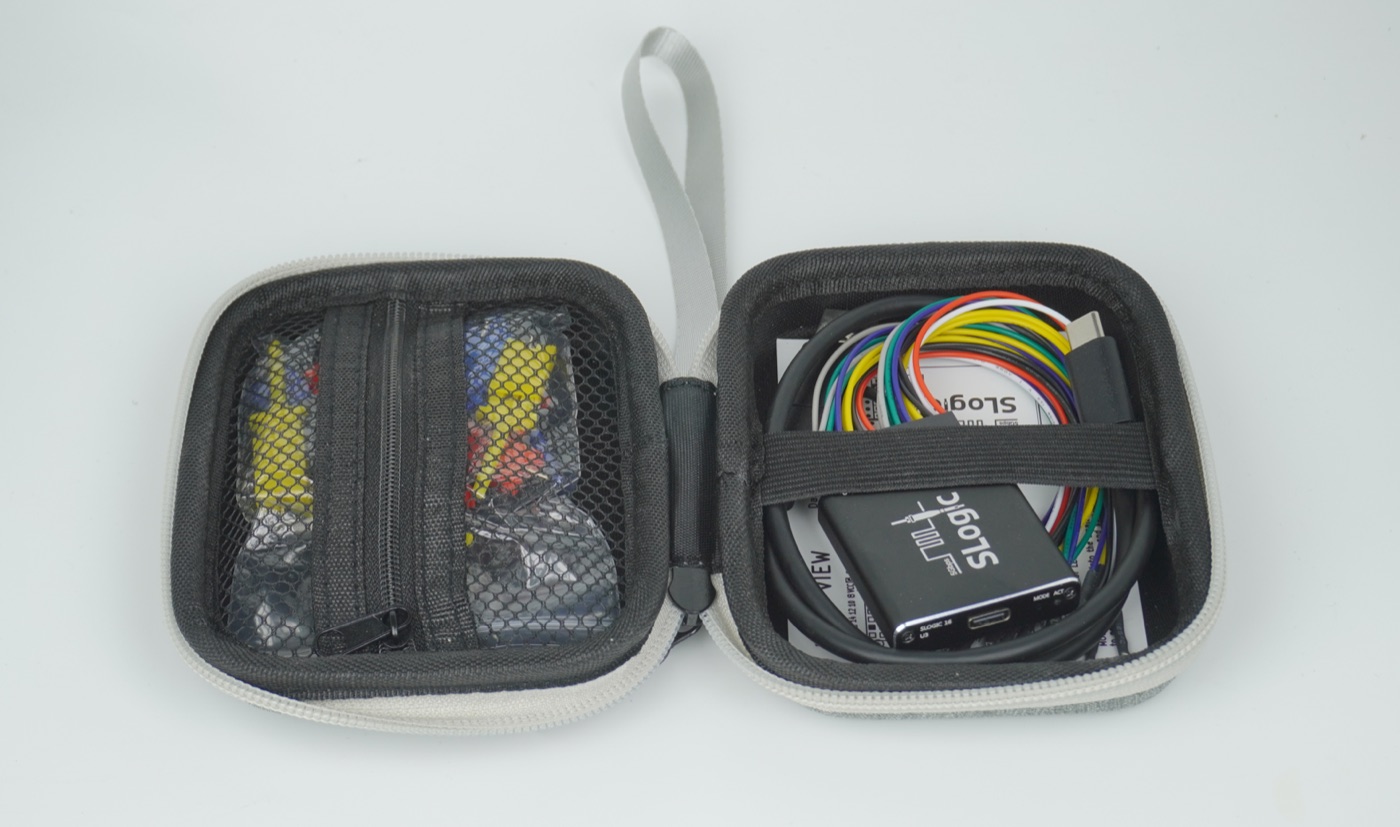

包裝內有：主機、2×6P 杜邦線 ×2（或 2×4P 同軸線 ×2，二選一）、測試夾 ×16、USB3 資料線（A+C to C）、SIM 卡針、說明卡片、拉鏈收納包。

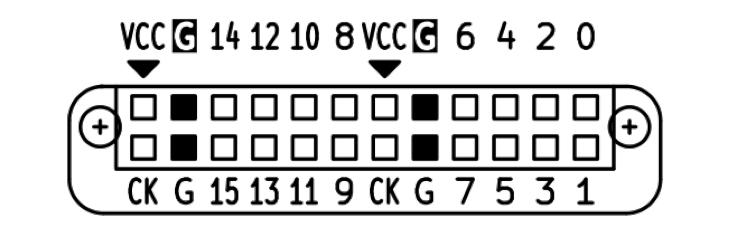

背面排母（取樣端）
- 0~15：16 個取樣通道，對應上位機裡的通道編號
- G（×4）：GND——必須把被測裝置的 GND 與邏輯分析儀的 GND 可靠相連，且儘量短、儘量靠近待測點
- VCC（×2）：電源輸出（3.3V @ 500mA，兩口共享）——⚠️ 它不是訊號輸入，也別和 GND 短接
- CK（×2）：預留的取樣時鐘輸入/觸發輸出（暫不可用）

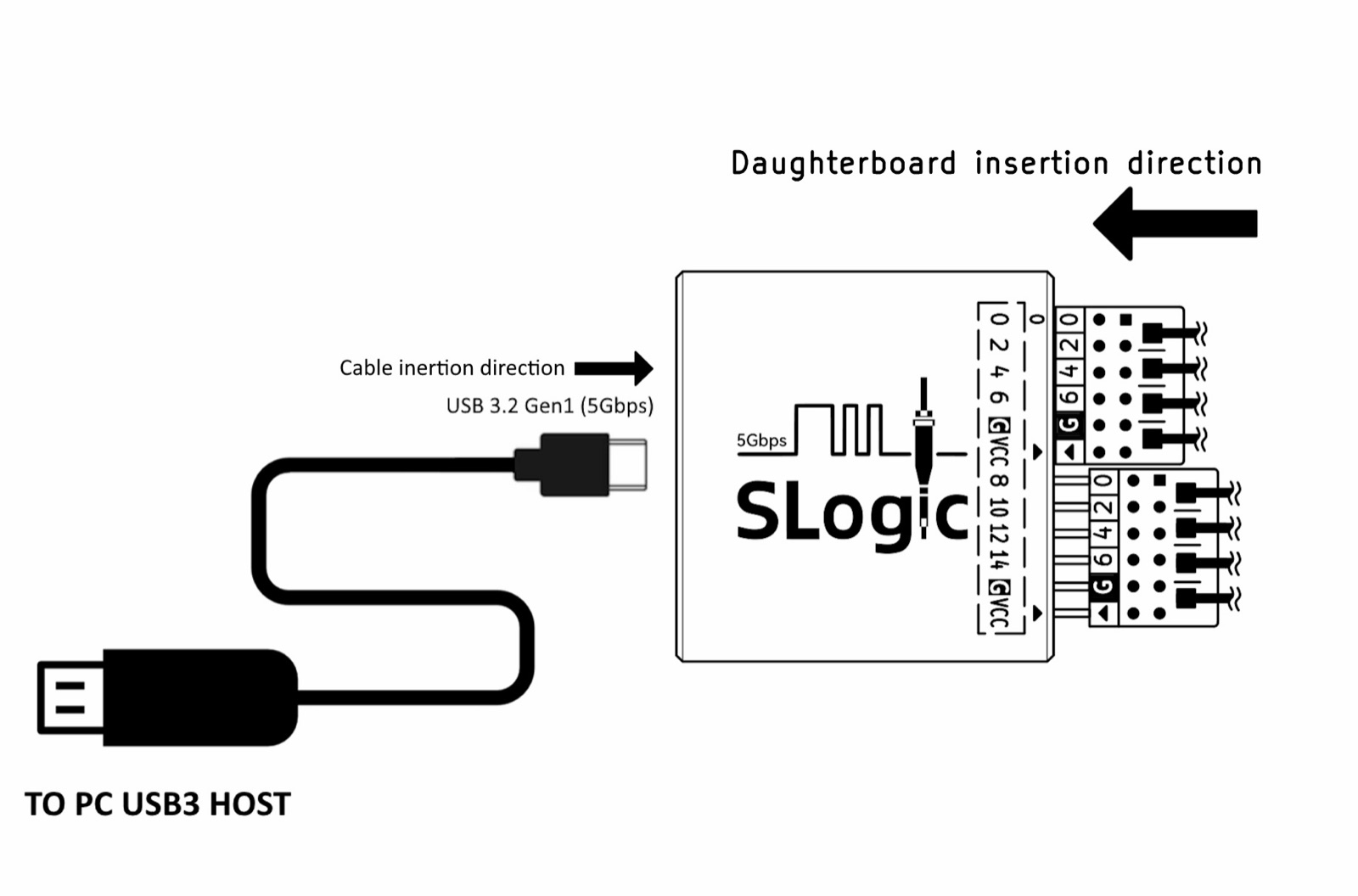

方向性：杜邦線組/同軸子板的三角標記 ▴ 對準外殼上的 ▾ 才是正向；同軸線遠端白端子接訊號、黑端子接 GND；奈奎斯特頻率 ≥50MHz 時建議用同軸線取樣更穩。

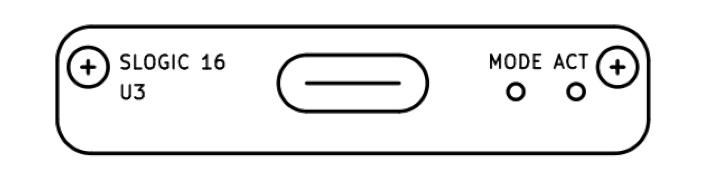

正面
- USB-C：USB 3.2 Gen1（5Gbps），必須用有 USB3 能力的線纜（普通手機充電線不行）
- MODE：藏在孔裡的隱藏按鍵（SIM 卡針捅），在「邏輯分析儀」和「DFU 升級」兩種模式間切換（詳見下文 DFU）
- ACT：三色 RGB 狀態燈
ACT 燈語：
| 狀態 | 顏色 | 備註 |
|---|---|---|
| 正常連線 | 青色（藍+綠） | 藍=電源，綠=USB LINK，紅=執行 |
| 資料傳輸 | 青色 + 紅快閃 | |
| DFU 模式 | 青色 + 紅慢閃 | |
| ⚠️ USB 連線失敗 | 只亮藍燈 | 多半是線纜/介面不是 USB3，或連到了前面板/Hub |
| ⚠️ Flash 載入異常 | 只亮紅燈 | 線纜太差或硬體問題 |
平臺支援與獲取方式
| 系統 | 說明 |
|---|---|
| Windows 10/11 | 原生 exe 受 USB 驅動限制只能到 ~390MB/s → 降檔為 400M@4CH / 200M@8CH / 100M@16CH；想跑滿頻寬就用 Linux 虛擬機器 |
| Linux (x86_64) | 需配 udev 規則解決許可權（官方 FAQ 有現成規則） |
| macOS（Apple Silicon） | 直接可用（本文實測環境） |
獲取軟體有兩條路：
- 下載即用（推薦先走這條）：官方按平臺分發
sigrok-cli-SLogic（Linux AppImage / Windows exe / macOS dmg）和 PulseView 圖形介面，都在 SLogic 下載站。 - 本機自編譯（進階，本文後半走的就是這條）：從原始碼編譯 Sipeed 的
slogic-dev分支 + sigrok-cli + 解碼庫，適合想定製或跟原始碼的人。
協議棧：一條 sigrok 標準鏈路
控制走廠商自定義 USB 控制傳輸（暫存器 R32_CTRL/0x04、R32_FLAG/0x08、R32_AUX/0x0C），取樣走 USB3 bulk IN 流式——16 通道每樣本 2 位元組。
採集實測
| 能力 | 實測 |
|---|---|
| 裝置識別 | SLogic16 U3 · USB3.0 · VID:PID 359F:3031 |
| 採集 | 5MHz~800MHz 全檔通過，200MHz/16ch 與 800MHz/4ch 資料零誤碼 |
| 自檢圖樣 | Emulation 模式輸出二分頻波形（D0 滿幅方波，逐級 /2） |
| 協議解碼 | 131 個解碼器；合成 UART 幀解出 0x55 逐位+位元組全對 |
Emulation 自檢模式（無被測訊號時驗證鏈路）輸出教科書式二分頻圖樣——D0 滿幅方波到 100MHz（200MHz 取樣下逐樣本翻轉），逐級二分頻、零毛刺：
bash
SR=/Volumes/my-work-arm/slogic-prefix/bin/sigrok-cli
# 16ch 200MHz 采 100 万样本 → CSV
$SR --driver sipeed-slogic-analyzer --config samplerate=200m \
--samples 1000000 -O csv -o cap.csv
# 4ch 800MHz：先降硬件通道数
$SR --driver sipeed-slogic-analyzer --config logic_channels=4 \
--config samplerate=800m --samples 500000 -O csv -o cap.csv
# 触发采集：D0 上升沿
$SR --driver sipeed-slogic-analyzer --config samplerate=20m \
--triggers D0=r --samples 100000 -O csv -o cap.csv解碼實測（合成 UART 幀驗證管線）
接不到訊號時，用 VCD 輸入合成一幀驗證解碼器：
| 段 | 空閒 | 起始 | d0…d7（LSB 先） | 停止 | → 解碼 |
|---|---|---|---|---|---|
| 電平 | 1 1 | 0 | 1 0 1 0 1 0 1 0 | 1 | 0x55 ✓ |
真實採集解碼同理（接上線即可）：
bash
# UART：D0=RX；I2C：D0=SCL D1=SDA
$SR --driver sipeed-slogic-analyzer --config samplerate=20m --samples 1000000 \

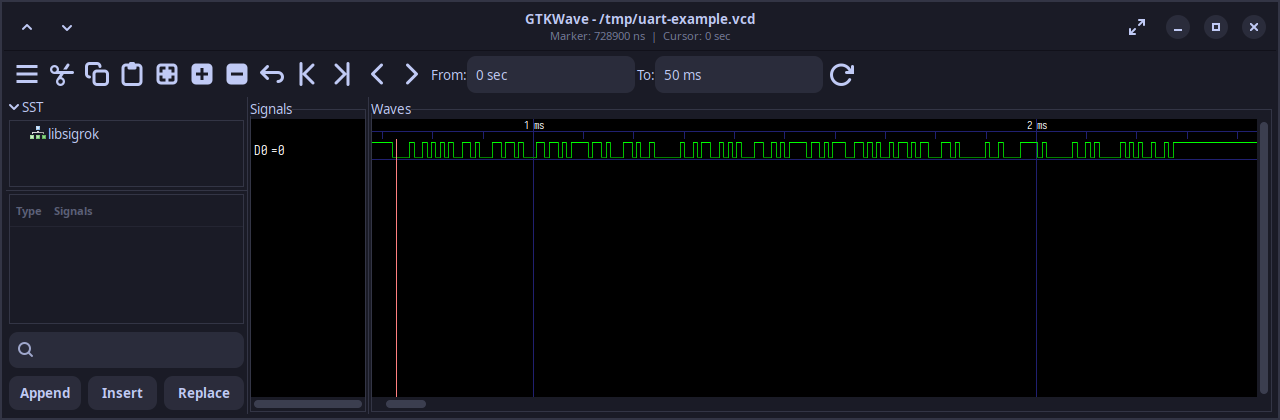

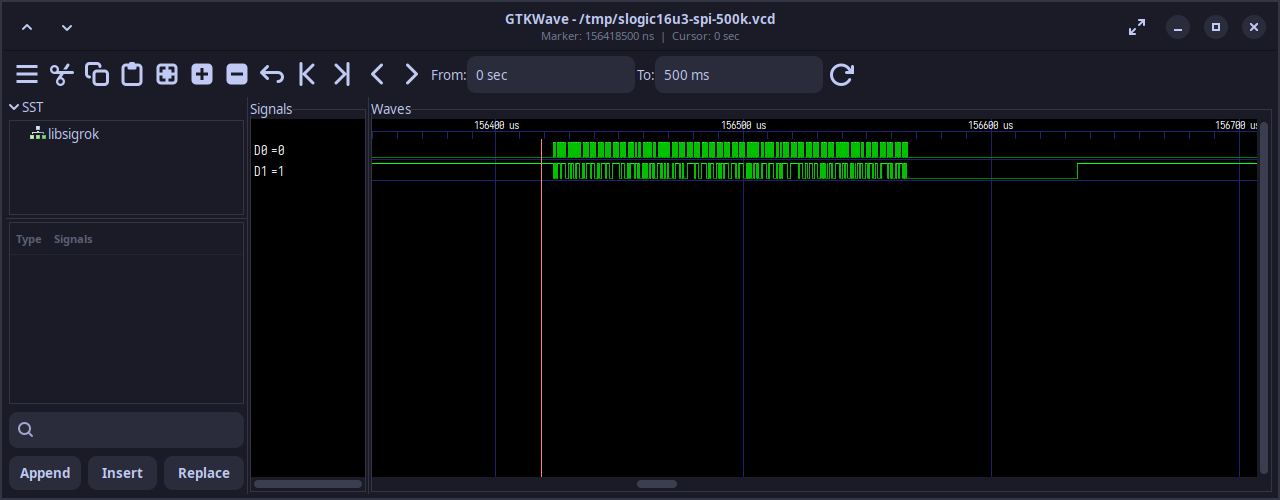

-P uart:baudrate=19200:rx=D0 -A uart參考波形（Sipeed 官方教程的 GTKWave 截圖）：UART 115200 幀與 500kHz SPI（CLK/MOSI/CS）——解碼結果與傳送端逐位元組一致：
讓 Agent 直接驅動它：SLogic Agent Plugin
Sipeed 官方還出了一個把 sigrok-cli 包裝成 Skill 的 OpenAI plugin —— sigrok-cli-slogic-plugin。裝上之後，你把通道、協議和任務目標告訴支援 Plugin 的 Agent，它就能自己呼叫 sigrok-cli 掃描裝置、採集 .sr 波形、用 libsigrokdecode 解碼並回報字元。例如對它說：
SLogic 的 D0 接了 UART RX，引數 115200 8N1。請先掃描裝置，再用 10 MHz 採集 50 ms，儲存原始波形並解碼收到的字元。
Skill 內建的行為約定很剋制：掃不到裝置就停止、多裝置必須先指定、採集完成後返回 .sr 絕對路徑和實際命令、解碼完成後報告引腳對映和是否有 warning——和我這套"先掃描確認能力、再採集"的流程習慣一致。
教程與下載：SLogic 接入 AI Agent：Plugin 快速開始（含 UART/SPI 兩個完整實操示例）。
踩坑檔案
| 現象 | 根因 | 解決 |
|---|---|---|
| 設 800MHz 被 wrap 到 200MHz | 只設了 --channels D0-D3，硬體仍按 16 通道算 | 降取樣率先設 logic_channels=4（硬體通道數） |
--channels D0-D15 報 Invalid channel | 範圍語法 a-b 只認純數字通道名，本裝置是 D0 | 用逗號列表 D0,D1,D2,D3，或省略（預設全通道） |
| 構建報找不到 Python 標頭檔案 | 系統 Python 3.9.6 無 dev headers / 無 python3-embed.pc | brew install python@3.12，configure 加其 pkgconfig 路徑 |
| 合成 VCD 解碼缺最後一位 | 幀前缺起始空閒高電平，start bit 檢測點偏移 | 幀前補 ≥2 bit 的 idle 高電平 |
| 合成 VCD 解不出位元組 | 尾幀恆高無時間戳，輸入模組截斷在最後一個跳變 | 末尾補顯式 #N 結束時間戳 |
| 採集資料全 0 | 沒接訊號（空閒電平），不是故障 | pattern=Emulation 自檢模式驗證鏈路 |
| 只亮藍燈掃不到裝置 | 線纜/介面不是 USB3 | 換 USB3 線、直連主機板後置口、別走 Hub |
復現與出處
- 完整構建流程（依賴、fork 地址、configure 引數、冪等指令碼）見 skill
slogic16u3參考文件 [1.從原始碼構建] - 本機已裝字首
/Volumes/my-work-arm/slogic-prefix/（libsigrok 0.6 + sigrok-cli 0.8 + libsigrokdecode，131 解碼器） - 官方資料：產品介紹 · 硬體操作手冊（本文硬體圖均出自這兩篇，已存檔本站）· SLogic 接入 AI Agent
- 驅動原始碼：sipeed/libsigrok · slogic-dev；官方上位機 PulseView（圖形介面）；SLogic16U3 Tools（DFU 韌體更新工具）
